CNC-обработанная алюминиевая батарейная охлаждающая плита для электромобилей - настраиваемое тепловое управление электромобилями

Подробная информация

Описание продукта

Подробная информация

Выделить:

Алюминиевая охлаждающая плита

обработанная с помощью ЧПУ

Пластина теплового управления аккумулятора электромобиля

Описание продукта

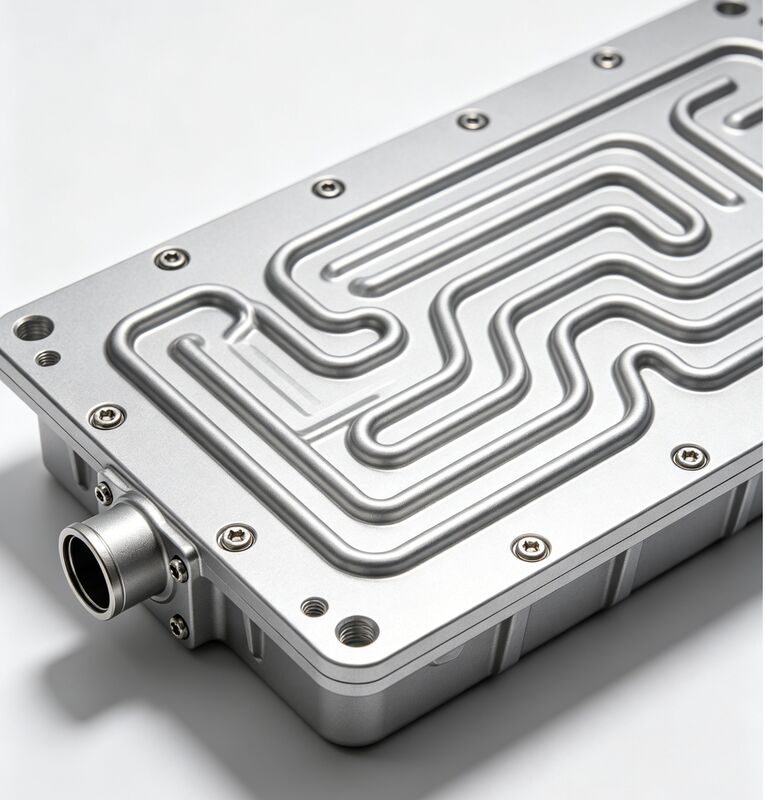

Пластина охлаждения батареи электромобиля из алюминия, обрабатываемая с помощью ЧПУ

Компоненты высокоточного управления тепловой энергией, предназначенные специально для литий-ионных аккумуляторов в электромобилях, системах хранения энергии и гибридных электромобилях.Эти охлаждающие пластины имеют сложные внутренние каналы охлаждающей жидкости, обрабатываемые непосредственно в высокопроводящие алюминиевые пластины, обеспечивая эффективное и равномерное рассеивание тепла по поверхностям батарейных элементов для поддержания оптимальной рабочей температуры и продления срока службы батареи.

Ключевые особенности

Внутренние каналы точности:CNC-обработанные каналы охлаждающей жидкости с управляемой геометрией для оптимизированного распределения потока, достигающие равномерной температуры батарейного элемента в пределах +/-2 °C по всей упаковке
Плоскость поверхности:Плоскость пластины в пределах 0,05 мм обеспечивает максимальную тепловую зону контакта с батарейными ячейками, минимизируя тепловое сопротивление на интерфейсе
Легкая конструкция:Конструкция из алюминия 6061-T6 примерно на одну треть от веса стали, что способствует снижению общего веса электромобилей и увеличению дальности движения
Сложные схемы потоков:Конфигурации серпентинных, параллельных, многозоновых и индивидуальных каналов, достижимые с помощью многоосевого фрезирования с помощью ЦПУ для оптимизации тепловых характеристик
Совместимая с аккумуляторным охладителем:Анадозированная обработка поверхности обеспечивает долгосрочную коррозионную стойкость к смесям гликола-воды, обычно используемым в системах теплового управления электромобилями

Технические спецификации

Спецификация	Подробная информация
Наименование продукта	Пластина охлаждения батареи электромобиля из алюминия, обрабатываемая с помощью ЧПУ
Материальные варианты	Алюминий 6061-T6, алюминий 5052-H32, алюминий 3003
Толерантность	+/- 0,01 мм (размеры канала), 0,05 мм (плоскость поверхности)
Глубина канала	1.5 мм - 8.0 мм (соответствует дизайну)
Обработка поверхности	Природное анодирование, твердое анодирование, никелевое покрытие, точное лапирование
Сертификации	ISO 9001:2015, IATF 16949, RoHS, CE
Продолжительность - прототип	3-7 дней
Время выполнения - производство	7-15 дней
МОК	1 штук (прототип), 100+ (производство)
Производство	Дунгуан, Китай

Заявления

Электромобили:Пластинки охлаждения аккумуляторных комплектующих для пассажирских электромобилей, коммерческих электромобилей, электрических автобусов и электрических грузовиков
Системы хранения энергии:Охлаждающие пластины для хранения энергии батареи в сети, охлаждение солнечных батарей для жилых помещений, тепловое управление резервными батареями телекоммуникаций, охлаждение батарей UPS
Гибридные электромобили:Плиты охлаждения аккумуляторных батарей HEV/PHEV, охлаждение силовой электроники для систем инверторов, комбинированные решения для охлаждения аккумуляторов и двигателей
Электрические мотоциклы и скутеры:Компактные батарейные охлаждающие пластины для двухколесных электромобилей, легкие охлаждающие решения для ограниченных пространством батарейных комплектов
Электрический морской пехотинец:Пластины охлаждающие батареи для электрических лодок и водных судов, коррозионно-устойчивые анодированные охлаждающие растворы для морских систем батарей
Аэрокосмическая и авиационная промышленность:Термоуправление батареями для электрических самолетов, холодильные пластины батарей беспилотных летательных аппаратов, системы охлаждения батарей коммерческой авиации

Почему выбрать Sinbo Precision

20+ лет опыта:Основанная в 2003 году, сертифицированная IATF 16949 по стандартам качества автомобильной промышленности с обширным опытом производства компонентов электромобилей
Современное оборудование:Более 50 станций с ЧПУ, включая крупноформатные 5-осевые машины для производства полноразмерных батарейных холодильных плит
Автомобильные стандарты качества:Документация PPAP, соответствие IATF 16949, контроль процессов СХП, полная прослеживаемость материалов
Быстрая доставка:3-7 дней для прототипов, 7-15 дней для производственных заказов, поддерживающих сроки разработки электромобилей
Конкурентные цены:Оптимизированное ценообразование на фабрике для производства автомобилей большого объема
Единый сервис:От анализа DFM и прототипирования до обработки поверхности, испытаний на утечки и упаковки автомобильного класса

Производственный процесс

Обзор конструкции:Бесплатный анализ DFM для оптимизации геометрии канала, ввода теплового моделирования, выбора материалов и планирования PPAP для автомобилей
Выбор материала:Стандарт алюминия 6061-T6 для применения в электромобилях, с вариантами 5052 и 3003 для специальных требований
Металлическая обработка:Большоформатная фрезировка с помощью ЧПУ для полноразмерных батарейных пластин, прецизионная резка каналов с контролируемой глубиной и шириной, обработка монтажных отверстий
Инспекция качества:Проверка размеров CMM, измерение плоскости поверхности при помощи габарита, проверка глубины канала, визуальный контроль качества поверхности
Обработка поверхности:Анодирование для защиты от коррозии охлаждающей жидкости, точное лапирование для плоскости интерфейса, опциональное никелевое покрытие для повышенной долговечности
Проверка утечек и упаковка:Испытание утечки на давлении доступно, защитная упаковка автомобильного класса, поддержка доставки в срок

Часто задаваемые вопросы

Каково ваше минимальное количество заказов?

Мы принимаем заказы на прототипы от 1 шт. для программ разработки электромобилей.

Вы можете предоставить документацию IATF 16949?

Да, мы сертифицированы IATF 16949 и предоставляем PPAP документацию, планы контроля, PFMEA и SPC данные для автомобильной квалификации.

Какой максимальный размер охлаждающей пластины вы можете обрабатывать?

Наши крупноформатные станки с ЧПУ обрабатывают пластины размером до 1500 мм х 800 мм, что охватывает большинство конфигураций аккумуляторных батарей.

Вы проводите тесты на утечки?

Да, испытания на утечку гелия и испытания на распад давления доступны с сертифицированными отчетами испытаний для требований качества автомобилей.

Сколько времени требуется?

Прототип: 3-7 дней. Небольшая партия: 7-15 дней. Массовое производство: 15-25 дней в зависимости от размера, сложности и обработки поверхности.

Вы можете обработать обе стороны охлаждающей пластины?

Да, мы предлагаем двустороннюю обработку для охлаждающих плит с каналами на верхней и нижней поверхностях для двустороннего охлаждения батареи.
